TYPE-C母座

Type-C母座的基本构成

在深入了解制作工艺之前，让我们先了解一下Type-C母座的基本构成。Type-C母座通常包括以下主要部分：

1、外壳（Shell）：外壳是Type-C母座的外部部分，通常由金属或塑料制成，用于保护内部电子元件，同时提供连接稳定性。

2、引线（Pins）：这些小型金属引线连接到电路板，负责传输数据和电力信号。

3、电路板（PCB）：电路板是母座的核心，上面有精密的电路设计，以确保可靠的数据传输和电力供应。

4、固定支架（Housing）：固定支架用于稳固引线和电路板，确保它们正确对齐并固定在外壳内部。

Type-C母座制作工艺步骤

1、材料选择

Type-C母座的材料选择至关重要。外壳通常采用高质量的金属，如不锈钢或铝合金，以提供强度和耐用性。电路板通常使用高质量的玻璃纤维增强的塑料，以确保电路稳定性。

2、PCB设计

PCB的设计是制作Type-C母座的核心。设计师必须考虑电路的布局，以最小化信号干扰和损失，同时确保数据和电力信号的稳定传输。精确地布线和符合Type-C标准的电路设计是关键。

3、引线制作

引线的制作涉及金属加工和精密焊接技术。这些小型引线必须精确制作，以确保良好的连接性能。通常使用高导电性材料，如铜，来制作这些引线。

4、组装和焊接

在组装过程中，外壳、PCB、引线和固定支架被精确对齐并组装在一起。然后进行焊接，将引线连接到电路板上的相应位置。焊接工艺需要高温和高精度，以确保可靠地连接。

5、测试和质量控制

制作完成后，Type-C母座必须经过严格的测试和质量控制。这包括测试数据传输性能、电力传输性能以及耐久性。只有合格的母座才会被用于生产连接线缆。

Type-C母座制作的技术要点

1、精确度要求高：Type-C母座制作要求非常精确，任何微小的偏差都可能导致性能问题。因此，高精度的设备和工艺控制是必不可少的。

2、焊接技术：良好的焊接技术对于确保引线和电路板之间的可靠连接至关重要。高温焊接和焊点检查是必需的步骤。

3、质量控制：质量控制是制作Type-C母座的关键。通过严格的测试和检查来确保每个制造的母座都符合标准。

4、工程师的专业知识：制作Type-C母座需要工程师的专业知识，特别是在电路设计和制造过程中。

在Type-C接口不断普及的今天，Type-C母座的制作工艺变得愈加重要。只有通过高质量的制作工艺和严格的质量控制，才能确保Type-C连接线缆的性能和可靠性，满足用户对高速数据传输和可持续电力供应的需求。因此，Type-C母座的制作工艺不仅是一门精密的工程艺术，也是连接未来的关键。

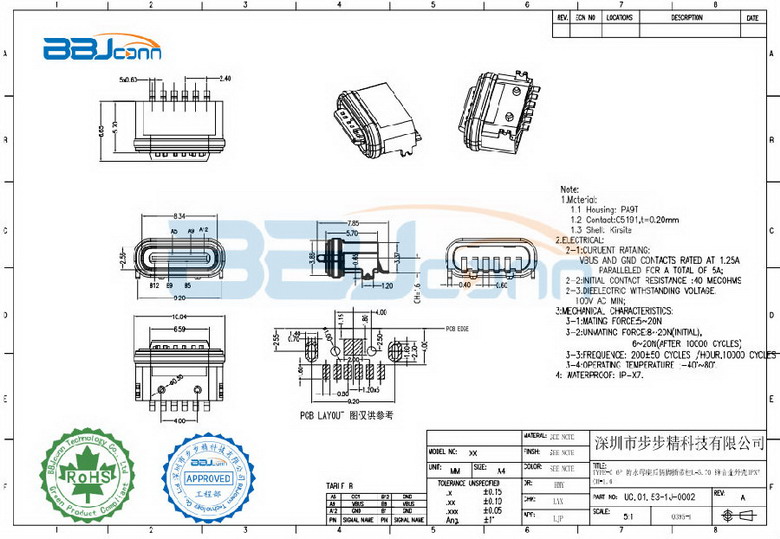

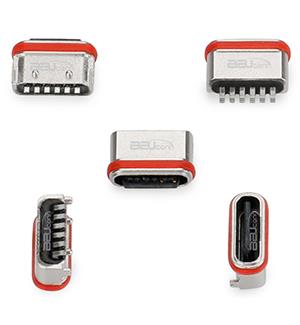

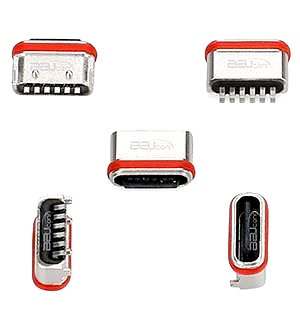

TYPE-CF-WP24P-OT-L1

TYPE-C母座产品材质：

外壳：不锈钢，镀镍 塑胶：耐温PA9T料

端子：高导铜，镀金3u（电流能过5A）非高导铜的材质电流3A

TYPE-C母座生产工艺特点：

3次立式注塑成型（Molding）,寿命可达10000次，组装式生产工艺的寿命5000次以下

产品特性：

寿命10000次以上电流最大支持5A
